系统级产品 · 11

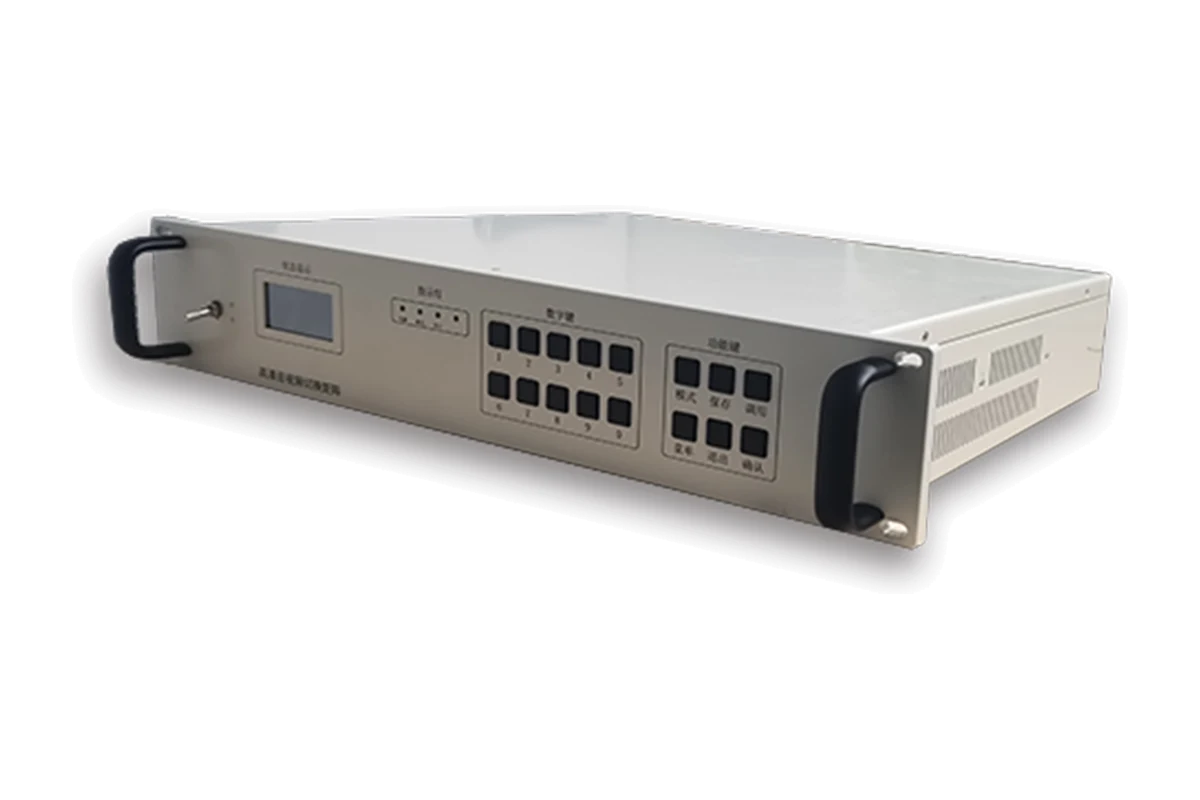

高清音视频拼接矩阵
支持DVI/CVBS信号输入输出与2~8路画面拼接显示，100%全国产化硬件设计，部署于机动通信车组，为演习演训等军事任务提供全方位视音频切换调度保障。
- 24V电源
- 100W功耗
- 2U尺寸
- 24V供电
SPIRE · 系统级产品
高清音视频拼接矩阵
指挥通信链路的核心节点，为任务保障提供稳定可靠的视音频调度能力
- 功耗
- ≤100W
- 尺寸
- 2U标准机架式
CAPABILITIES · 主要功能
核心功能特性
支持DVI、CVBS信号输入输出
支持视频画面的拼接显示
支持模拟双声道立体声信号输入输出
支持100%全国产化硬件设计
SPECIFICATIONS · 性能参数
技术规格
- 视频输入接口
- DVI×4、CVBS×4
- 视频输出接口
- DVI×4、CVBS×4
- 拼接显示
- 支持2～8路视频画面的拼接显示
- 音频输入接口
- 4组模拟双声道立体声（BNC接口）
- 音频输出接口
- 4组模拟双声道立体声（BNC接口）
- 控制接口
- IP网络控制接口、RS232控制接口、液晶按键
- 尺寸
- 2U标准机架式
- 电源
- DC 24V
- 功耗
- ≤100W
APPLICATIONS · 应用场景
典型应用
高清音视频拼接矩阵部署于机动通信车组，用于车载站各类视音频的切换和调度，为演习演训等军事任务提供全方位的视音频通信指挥业务保障，能满足部队执行任务过程中的音视频采集、音视频传输、音视频交互等指挥通信需求。
